Senderpult FF10

mit Senderkoffer


Größe und Form:

Zuerst wird die Größe und Form der Grundplatte (GP)
und die der oberen Handauflage-Platte (HP) festgelegt.
Dazu kann man einfache Pappe verwenden
oder wie in meinem Fall ein Rest Sperrholz.

Ein Material mit fester/hoher Seitenkante ist empfehlenswert,
da so später die Konturen besser auf die eigentlichen Holzplatten übertragen werden können.

Die Frage nach der Befestigung des Senders am Pult habe ich gelöst,
indem ich einen Ausschnitt fürs HF-Modul berücksichtig habe.
Der Sender kann nur schräg eingesetzt werden und arretiert dadurch
und kann nun nicht mehr nach vorne übers Pult wegrutschen.


Design:

Das Senderpult soll in Carbon-Optik erstrahlen.
Dazu soll 200g/mm² Carbonmatte auf die Sperrholzplatten (obere Seiten) laminiert werden.

Für die GP wird 4mm Sperrholz und für die HP 3mm Sperrholz verwendet.
Damit der Holzfarbton später nicht durchschimmert und auch die Kanten schwarz sind,
wird das Sperrholz in schwarz gebeizt.


Folgende Materialien sind für´s Laminieren erforderlich:

– eine absolut glatte/gerade Grundfläche wird benötigt, eine min. 6mm starke Glasplatte ist ideal
– Trennwachs oder
– transparente Geschenkfolien aus´m 1€ Laden oder vom Blumenhändler um die Ecke
– Epoxidharz / Härter
– „Tapentenroller“ mit harter Schaumrolle
– Beschwerungsgewichte
– Einweghandschuhe
– Kleinkram

Ich verwende lieber Geschenkfolie als Trennwachs, da für ungeübte diese Methode sicherer ist.
Nichts ist ärgerlicher,
als wenn man nach dem Laminieren die verwendeten Werkstoffe nicht mehr trennen kann.
Zudem ist die Folie bei wenigen Anwendungen billiger als Trennwachs.


Arbeitsschritte beim Laminieren:

– Carbonmatte großzügig für die GP/HP zuschneiden (min.2cm Rand)
– die harte Schaumrolle mit Schrumpfschlauch einschrumpfen oder mit Frischhaltefolie einpacken
– Glasplatte perfekt reinigen
– Geschenkfolie auf die Glasplatte legen und an den Ecken mit Tesa festkleben
– angerührtes Harz satt auf die GP/HP auftragen (evtl. richtige Seite beachten!)
– Harz auf der vorbereiteten Glasplatte (mit Folie) verteilen
– Carbonmatte ins Harz einlegen und mit dem Tapetenroller über die Matte rollen
bis die Matte satt mit Harz getränkt ist, evtl. Harz nachfüllen/ auf die Matte gießen
– bestrichene Sperrholzplatten mit der Harzseite auf die Carbonmatte legen
– Beschwerungsgewichte auf die GP/HP stellen (z.B. Sonnenschirmständer)
– nun je nach verwendeten Harz warten (i.d.R. 24 Std.)


Überstehende Carbonmatte an der Grundplatte abschneiden.
Sollten entstandene Lunken in der Oberfläche stören, kann man diese beseitigen.
Darauf gehe ich hier aber nicht weiter ein.
Im Internet findet man dazu sehr gute Videos und Tutorials.


Nun die Kanten verschleifen.
Staubschutzmaske tragen!


Überstehende Carbonmatte an der Handauflage-Platte abschneiden.


Ebenfalls die Kanten verschleifen.


Die Verbindungsbolzen wurden aus Alu gedreht und poliert.
Die Gurtaufnahme wurde gekauft.

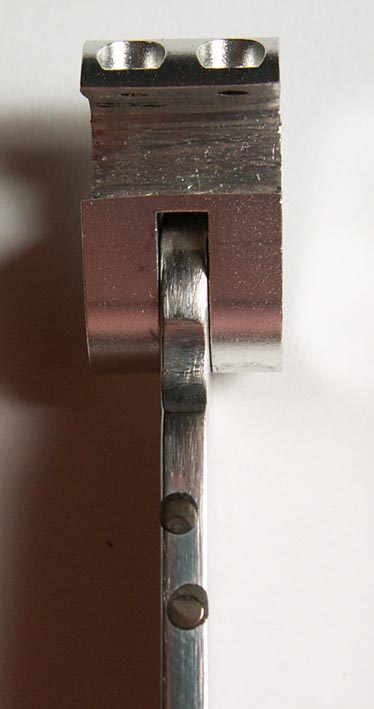

Pultständer

Zum Aufstellen des Senderpults wurde ein Ständern integriert.


In den selbst gefertigten Alufuß
und in die GP habe ich jeweils zwei 2mm Magnete eingeklebt.
So klappt der Fuß nicht ungewollt aus.


Draufsicht


Seitenansicht


und von hinten



Das fertige Senderpult




Senderkoffer

Nun fehlt nur noch ein passender Koffer um Sender und Pult sicher zu transportieren.

Handelsübliche Angebote waren entweder zu breit oder viel zu hoch.
Ein gekaufter Koffer mußte angepasst werden.

Zuerst wurde der Koffer „ausgeräumt“
und dann für das Senderpult eine neue Schaumstoffeinlage zugeschnitten.


Dem Koffer fehlten ein paar Millimeter Höhe, so kam der Deckel zu seinem Ausschnitt.


Da der Sender nun ungeschützt im Koffer liegt,
habe ich eine transparente Hartschale „gezogen“.


Ursprünglich wollte ich die Hartschale schwarz lackieren,
aber so sieht´s viel besser aus.
